產(chǎn)品名稱：

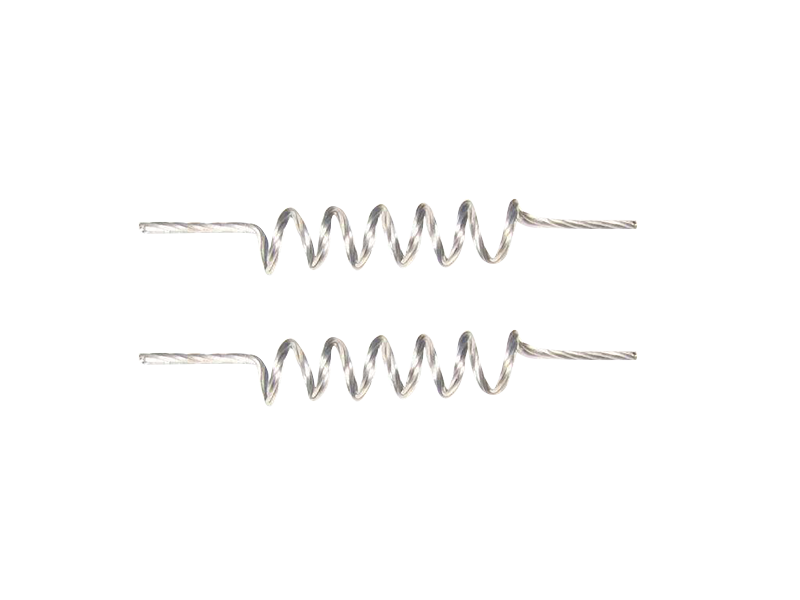

鎢絲

所屬分類

產(chǎn)品概要：鎢絲，將鎢條鍛打、拉拔后制成的細(xì)絲。鎢絲主要用于白熾燈、鹵鎢燈等電光源中。用于燈泡中作各種發(fā)光體的鎢絲，還需要在冶制過(guò)程中摻入少量的鉀、硅和鋁的氧化物，這種鎢絲稱為摻雜鎢絲(DopedTungstenWire),也稱作218鎢絲或不下垂鎢絲(Non-sagTungstenWire)。鎢絲一般是各種拉絲模拉制的。主要用途是制造燈絲和高速切削合金鋼，也用于光學(xué)儀器，化學(xué)儀器等方面的作用。

零售價(jià)

0.0

元

市場(chǎng)價(jià)

0.0

元

瀏覽量:

1015

產(chǎn)品編號(hào)

數(shù)量

庫(kù)存:

所屬分類

返回列表



產(chǎn)品描述

參數(shù)

　　鎢絲，將鎢條鍛打、拉拔后制成的細(xì)絲。

　　鎢絲主要用于白熾燈、鹵鎢燈等電光源中。用于燈泡中作各種發(fā)光體的鎢絲，還需要在冶制過(guò)程中摻入少量的鉀、硅和鋁的氧化物，這種鎢絲稱為摻雜鎢絲(DopedTungstenWire),也稱作218鎢絲或不下垂鎢絲(Non-sagTungstenWire)。

　　鎢絲一般是各種拉絲模拉制的。主要用途是制造燈絲和高速切削合金鋼，也用于光學(xué)儀器，化學(xué)儀器等方面的作用。

　　使用性能

　　包括高溫使用性能、室溫使用性能和絲徑的一致性。高溫使用性能?！“谉霟粲面u絲的工作溫度常在2300～2800℃之間，一般燈泡功率越大，燈絲的工作溫度也越高，由此可見(jiàn)，燈絲的工作溫度遠(yuǎn)超過(guò)鎢絲的再結(jié)晶溫度，此時(shí)，燈絲在其自重的作用下，在兩掛鉤之間的絲段將產(chǎn)生下垂現(xiàn)象，嚴(yán)重時(shí)，燈絲可下垂到與燈泡的玻殼相碰。對(duì)于在鎢的粉末冶金過(guò)程中摻入了少量的鉀硅鋁的氧化物的摻雜鎢絲，雖然其最終的成品絲中的硅和鋁的含量只有百萬(wàn)分之幾，鉀的含量也不過(guò)百萬(wàn)分之幾十，但用這種摻雜鎢絲作的燈絲其下垂程度卻可以有極大的改善。其原因是由于摻雜鎢絲與未摻雜鎢絲再結(jié)晶的晶體結(jié)構(gòu)有很大的差別。未摻雜鎢絲的再結(jié)晶晶體基本上是等軸晶體，而摻雜鎢絲的再結(jié)晶晶體結(jié)構(gòu)是呈長(zhǎng)條狀互相搭接的粗大晶粒。從金屬材料的高溫蠕變理論來(lái)看，這種粗長(zhǎng)搭接結(jié)構(gòu)的再結(jié)晶晶體結(jié)構(gòu)能大大地提高其高溫抗下垂的能力。根據(jù)70年代進(jìn)行的一系列的透射電鏡和俄歇能譜儀的研究分析表明，這種摻雜鎢絲所特有的粗長(zhǎng)搭接結(jié)構(gòu)的再結(jié)晶晶體結(jié)構(gòu)的生成與摻雜鎢絲中所含有的鉀有密切的關(guān)系。殘存在摻雜鎢條中的微量鉀在加工中形成與絲軸平行的鉀泡列，它阻礙再結(jié)晶過(guò)程中晶粒的橫向長(zhǎng)大，因而生成粗長(zhǎng)的搭接結(jié)構(gòu)。

　　白熾燈燈絲的下垂既與摻雜鎢絲中的添加元素含量及加工工藝有關(guān)，也與燈絲制作過(guò)程中的處理工藝有關(guān)。鎢絲在拉制成成品絲時(shí)保留了大量的內(nèi)應(yīng)力，在繞制成燈絲時(shí)又在鎢絲的截面上產(chǎn)生新的不均勻變形的內(nèi)應(yīng)力。這些內(nèi)應(yīng)力必須在燈絲裝架進(jìn)入泡殼前加以完善的消除，否則燈泡在燃點(diǎn)開(kāi)始的時(shí)候就會(huì)使燈絲扭曲、變形和下垂。燈絲的下垂會(huì)嚴(yán)重地降低燈泡的發(fā)光效率。

　　室溫使用性能。鎢絲的室溫使用性能表現(xiàn)在繞絲性能上。鎢絲由于其加工流程長(zhǎng),如果工藝管理不善,則很容易使鎢絲產(chǎn)生很多細(xì)小裂紋或局部變脆，以致繞絲時(shí)很容易斷裂。由于裂紋所造成的繞絲斷裂斷口呈須毛狀，而由于絲材變脆所造成的斷口則呈現(xiàn)晶面閃光狀。

　　絲徑的一致性。鎢絲絲徑一致性差是使白熾燈泡光電參數(shù)超差的一個(gè)重要原因，有的還會(huì)影響到燈泡的使用壽命。

　　應(yīng)用

　　鎢絲除少量用作高溫爐的發(fā)熱材料、電子管的熱子和復(fù)合材料的加強(qiáng)筋等外，絕大部分都用于制作各種白熾燈和鹵鎢燈的燈絲以及氣體放電燈的電極。對(duì)用作氣體放電燈陰極的鎢絲或鎢桿，為降低其電子逸出功，須加入0.5～3%的釷，稱為鎢釷絲。由于釷是一種放射性元素，污染環(huán)境，故有用鈰來(lái)代替釷作成鎢鈰絲或鎢鈰桿的。但鈰的蒸發(fā)率高，所以鎢鈰絲或鎢鈰桿只能用于小功率的氣體放電燈。

　　鎢絲一旦經(jīng)高溫使用發(fā)生再結(jié)晶以后就變得很脆，在受沖擊或震動(dòng)的情況下極易斷裂。在一些要求高可靠性的電光源產(chǎn)品中，為防止燈絲的斷裂，常在摻雜鎢絲中加入3～5%的錸，稱為鎢錸絲，它可以使鎢的延脆轉(zhuǎn)變溫度下降到室溫或室溫以下。這是一種很奇特的錸效應(yīng)，至今還未發(fā)現(xiàn)一種元素能代替錸，在鎢中產(chǎn)生同樣效應(yīng)。

　　鎢在常溫下有較好的耐酸、堿能力，但在潮濕的空氣中易被氧化，所以細(xì)鎢絲不能在潮濕環(huán)境中貯存過(guò)久。另外鎢在1200℃上下就開(kāi)始與碳起反應(yīng)生成鎢的碳化物，所以對(duì)燈絲的燒氫處理要注意這個(gè)問(wèn)題，否則鎢與其表面的石墨潤(rùn)滑劑起反應(yīng)，則燈絲就要變脆斷裂。
